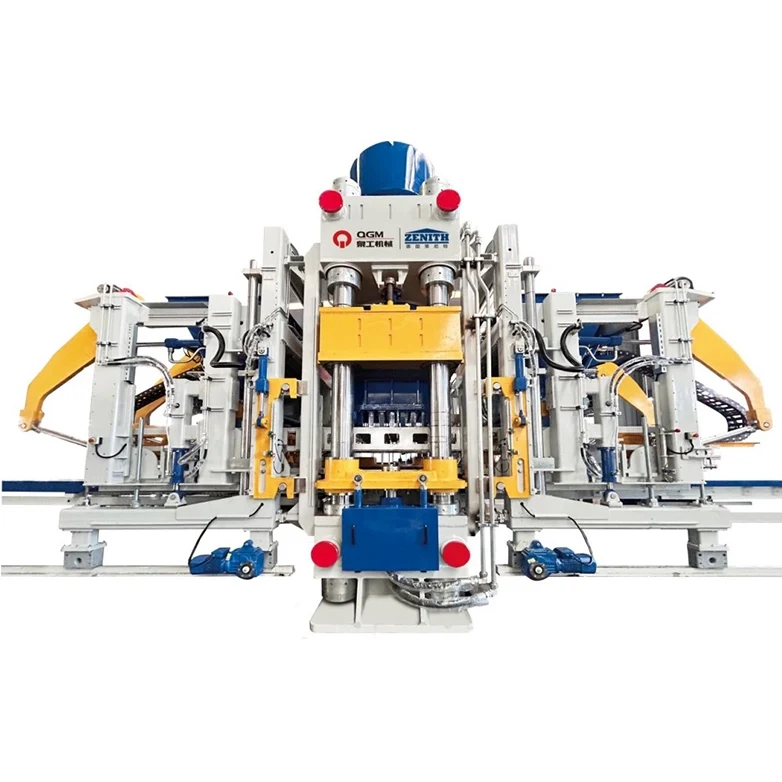

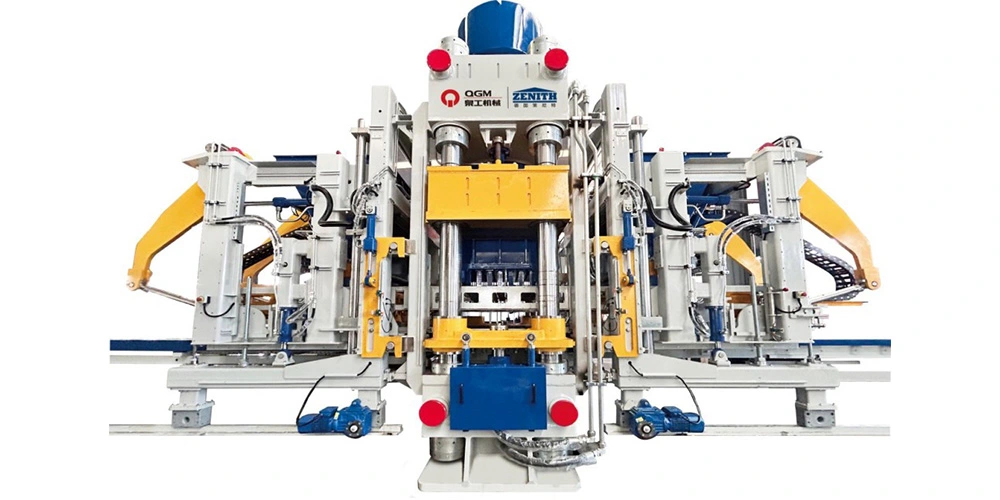

İnteqrasiya edilmiş mexaniki, hidravlik və elektrik arxitekturası ətrafında qurulmuş VP seriyası yüksək güclü maşın çərçivəsini, böyük tonajlı hidravlik presləməni, servo vibrasiyanı və ağıllı avtomatlaşdırmanı birləşdirir. Beynəlxalq səviyyədə tanınan komponentlər əsas sistemlərdə sabit əməliyyat və ardıcıl formalaşdırma performansını dəstəkləmək üçün istifadə olunur.
Üç təzyiq qüvvəsi konfiqurasiyası ilə - 600, 900 və 1500 ton - ZN-VP seriyası müxtəlif istehsal tələbləri və məhsul spesifikasiyası ilə beton məmulat istehsalçıları üçün miqyaslı bir həll təqdim edir.
Maşın xüsusilə formalaşma təzyiqinin, materialın uyğunlaşmasının və məhsulun elastikliyinin vacib olduğu tətbiqlər üçün uyğundur. Seçilmiş modeldən, qəlib konfiqurasiyasından və istehsal qurğusundan asılı olaraq, maşın istehsal edə bilər:
●Standart beton bloklar
● içi boş bloklar
● Səki blokları
● Bordür daşları
●Daş görünüşlü beton məmulatları
●Ərazi abadlıq məhsulları
●Suyu qoruyan yamacdan qoruyan bloklar
●Divar və dekorativ beton məmulatları
ZN-VP seriyası, həmçinin tikinti tullantıları, bərk tullantılar, mədən tullantıları, daş tozu, lil və qum yuyan palçıq daxil olmaqla, müxtəlif incə dənəli və bərk tullantılara əsaslanan xammalın müvafiq material hazırlığı və qarışığın dizaynına uyğun istifadəsini dəstəkləyir.
Bu, ZN-VP seriyasını bərk məişət tullantılarının təkrar emalı və əlavə dəyərli beton məhsullarına yönəlmiş beton blok istehsalı layihələri üçün uyğun seçim edir.
| Model | ZN600VP | ZN900VP | ZN1500VP |
| Məhsul Hündürlüyü | 40-200 mm Özelleştirilebilir; sifariş verərkən qeyd edin | 40-200 mm Özelleştirilebilir; sifariş verərkən qeyd edin | 40-200 mm Özelleştirilebilir; sifariş verərkən qeyd edin |
| Palet ölçüsü | 1200*870 mm | 1200*1150mm | 1400*1200mm |
| Əsas təzyiq qüvvəsi | 600T | 900T | 1500T |
| Əsas silindr diametri | φ500 mm | φ600 mm | φ800 mm |
| Maşının Çəki (Əsas Material + Üz Qarışığı + Hidravlik Sistem) | təqribən. 61T | təqribən. 66T | təqribən. 80T |
| Hidravlik güc | 75 kVt | 90 kVt | 110 kVt |
| Maşın Ölçüləri (U × Y × W) | Təxminən 6900x5600x2800mm | Təxminən 7200x5600x2800mm | Təxminən 8500x6000x3300mm |
| Standart Beton Blok240*115*53mm | 42 ədəd / qəlib | 52 ədəd / qəlib | 64 ədəd/qəlib |
| Səki bloku 200*100*60mm | 30 ədəd / qəlib | 40 əd./qəlib | 48 ədəd / qəlib |
| Daş Görünüşlü Beton məmulatı600*300*80mm | 3 ədəd / qəlib | 3 ədəd / qəlib | 6 ədəd / qəlib |
| İçi boş blok390*190*190mm | 10 əd./qəlib | 10 əd./qəlib | 12 ədəd / qəlib |

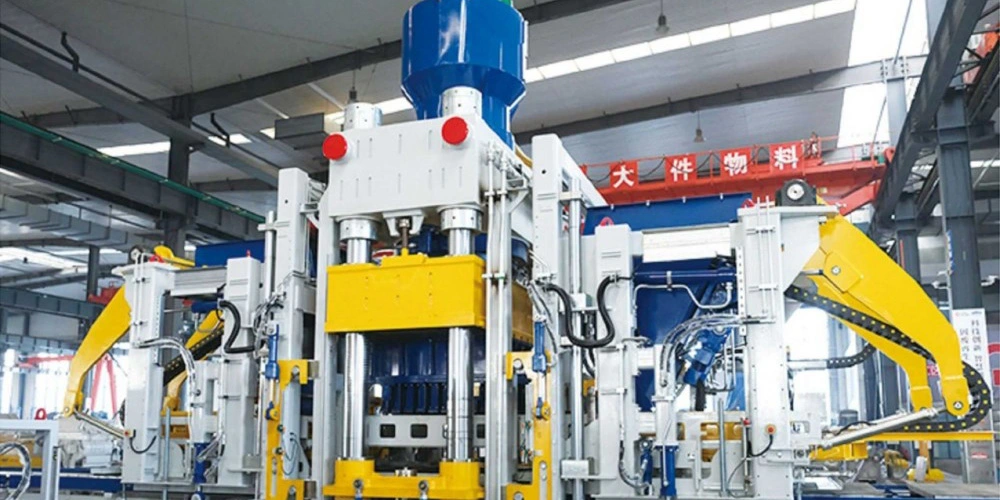

Əsas maşın çərçivəsi xüsusi formalı polad bölmələrdən hazırlanır və patentləşdirilmiş struktur dizayn texnologiyasını özündə birləşdirir.
Qaynaqlanmış çərçivə struktur dayanıqlığını yaxşılaşdırmaq üçün vibrasiya gərginliyini aradan qaldıran müalicədən keçir. Böyük diametrli sütunlar qəlibin bağlanması zamanı dəstək və bələdçilik edir, formalaşma prosesində qəlibin dəqiq yerləşdirilməsini qorumağa kömək edir.
Kalıplama sistemi qəlibin buraxılmasını koordinasiya etmək və məhsulun ardıcıl formalaşmasını dəstəkləmək üçün mexaniki sinxronizasiyanı qəbul edir.
Yüksək təzyiqli beton blok istehsalı üçün, sabit qəlib hərəkətini və təkrarlanan formalaşdırma şəraitini qorumaq üçün sərt bir maşın quruluşu vacibdir.

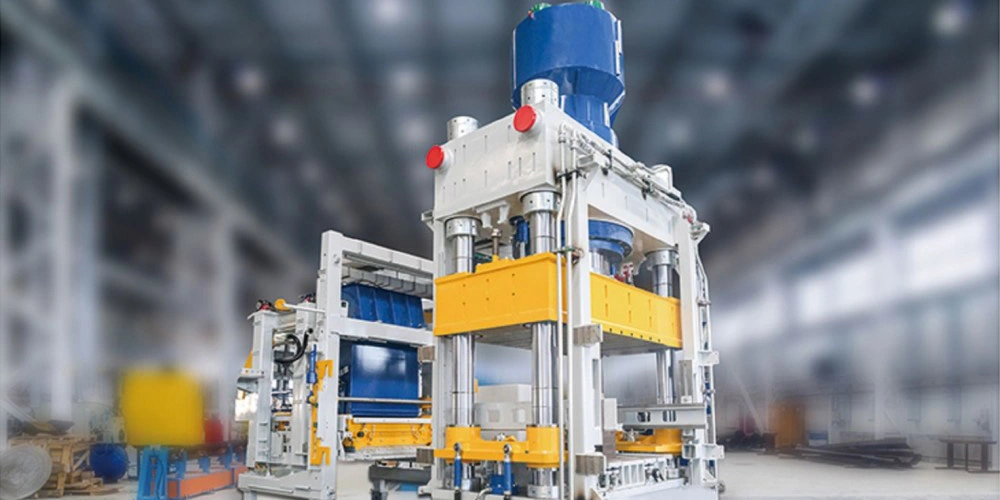

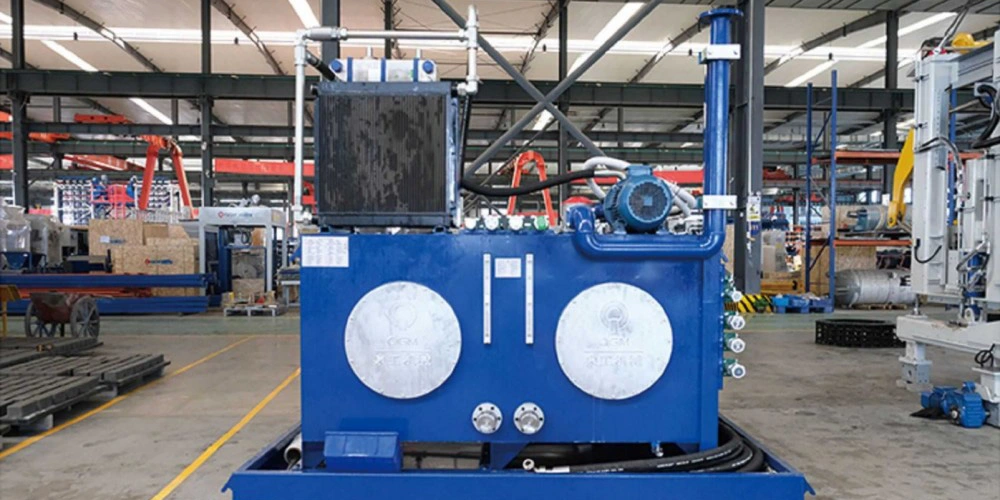

Hidravlik formalaşdırma sistemi ZN-VP seriyasının müəyyənedici xüsusiyyətlərindən biridir.
Üç model müvafiq olaraq 600, 900 və 1500 ton olan maksimum əsas basma qüvvələrini təmin edir. Böyük diametrli əsas silindrlər yüksək təzyiqli beton məmulatlarının istehsalı üçün lazımi formalaşdırma qüvvəsini yaradır.
Hidravlik sistem daxilində beynəlxalq markalı hidravlik nasoslar və klapanlar istifadə olunur. Presləmə sürəti, təzyiq və vuruş məhsul və proses tələblərinə uyğun olaraq tənzimlənə bilər.
Bu, formalaşdırma prosesini müxtəlif məhsul növləri və material xüsusiyyətləri üçün konfiqurasiya etməyə imkan verir.
Yüksək təzyiqli hidravlik konfiqurasiya xüsusilə sıx beton məmulatları istehsal edən və ya incə tozlar və bərk tullantılardan əldə edilən materiallardan ibarət qarışıqlarla işləyən istehsalçılara aiddir.
ZN-VP seriyası qabaqcıl Alman servo vibrasiya texnologiyasını özündə birləşdirir.
Servo mühərriklər sürətli reaksiya və vibrasiya parametrlərinə dəqiq nəzarət təmin edərək, həyəcanverici qüvvə və vibrasiya performansını istehsal tələblərinə uyğun olaraq tənzimləməyə imkan verir.
Sabit vibrasiya nəzarəti ilə müqayisədə servo texnologiya müxtəlif məhsul növləri və material formulaları arasında keçid zamanı daha çox çeviklik təmin edir.
Nəzarət olunan vibrasiya prosesi betonun sıxılmasını dəstəkləyir və məhsulun formalaşması üçün ardıcıl şəraitin saxlanmasına kömək edir.
Servo vibrasiyalı beton blokların formalaşması texnologiyası, istehsal xəttinin davamlı olaraq tək bir standart məhsulu işlətməkdənsə, bir neçə məhsul spesifikasiyasına uyğunlaşması lazım olduqda xüsusilə dəyərlidir.

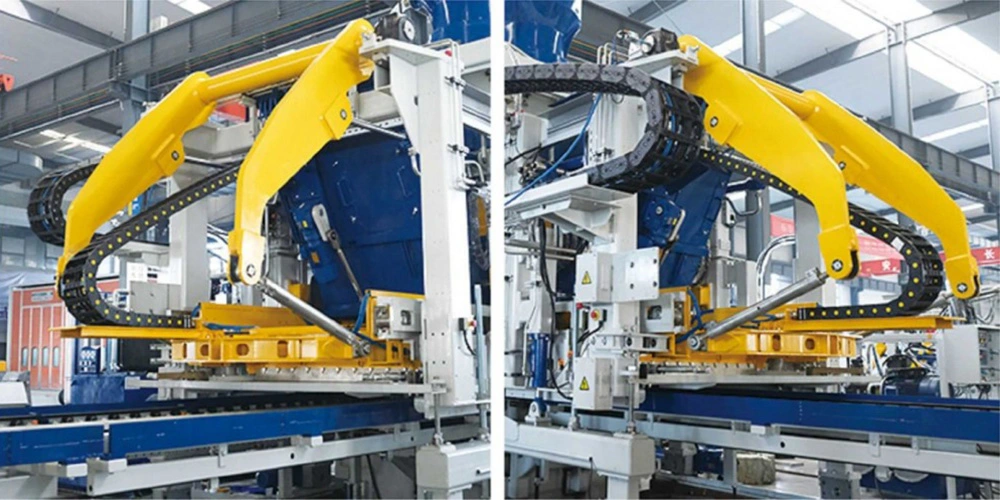

Material qidalandırma sistemi materialın ardıcıl paylanması üçün möhkəm yelləncək qolu konfiqurasiyasından istifadə edir.
Böyük diametrli bələdçi təkərlər qidalanma vaqonunun hamar hərəkətini dəstəkləyir, təmiri asanlaşdırmaq üçün əsas təmas səthlərində dəyişdirilə bilən aşınma lövhələri quraşdırılır.
Qidalanma platforması həmçinin dəyişdirilə bilən aşınma komponentlərindən istifadə edir. Hidravlik kilidləmə yoxlama, təmizləmə və təmir əməliyyatları zamanı qidalanma hissəsinin açılmasına və bərkidilməsinə imkan verir.
Bu dizayn köhnəlmiş hissələrə daha asan girişi təmin edir və gündəlik xidmət işlərinin mürəkkəbliyini azaltmağa kömək edir.
ZN-VP seriyası iki formalaşdırma mexanizmini birləşdirir: Yüksək təzyiqli statik presləmə + servo vibrasiya.
Hidravlik sistem əsas formalaşma qüvvəsini təmin edir, vibrasiya sistemi isə qəlibləmə zamanı materialın sıxılmasına kömək edir.
Orijinal texniki konfiqurasiyaya əsasən, sistem müvafiq modellərdə 900 və ya 1500 tona qədər əsas basma qüvvəsi və 120 kN vibrasiya qüvvəsi təmin edir.
Kombinə edilmiş texnologiya həm qaba bərk tullantı materiallarından, həm də çox incə toz materiallarından istifadə etməklə quru emal beton məmulatlarının formalaşdırma tələblərinə cavab vermək üçün nəzərdə tutulub.
Aşağıdakıların istehsalına tətbiq edilə bilər:
●Daş görünüşlü beton döşəmələr
●keçirici səki məhsulları
● Bordür daşları
●Adi beton bloklar
●Arazi abadlaşdırma beton məmulatları
●İstədiyiniz digər beton məmulatları
Həm məhsul müxtəlifliyi, həm də material çevikliyi tələb edən layihələr üçün birləşdirilmiş presləmə və vibrasiya konfiqurasiyası adi statik təzyiq və ya yalnız vibrasiya formalaşdıran sistemlərə alternativ təqdim edir.

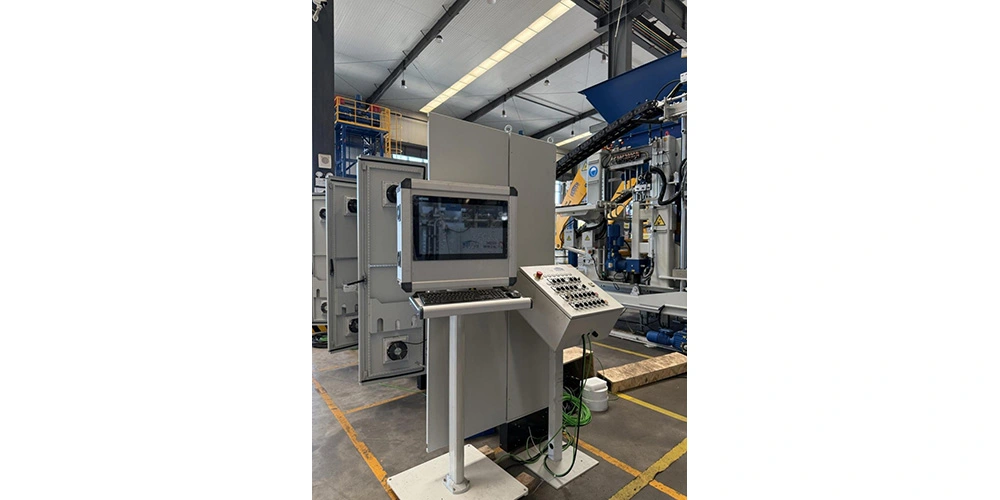

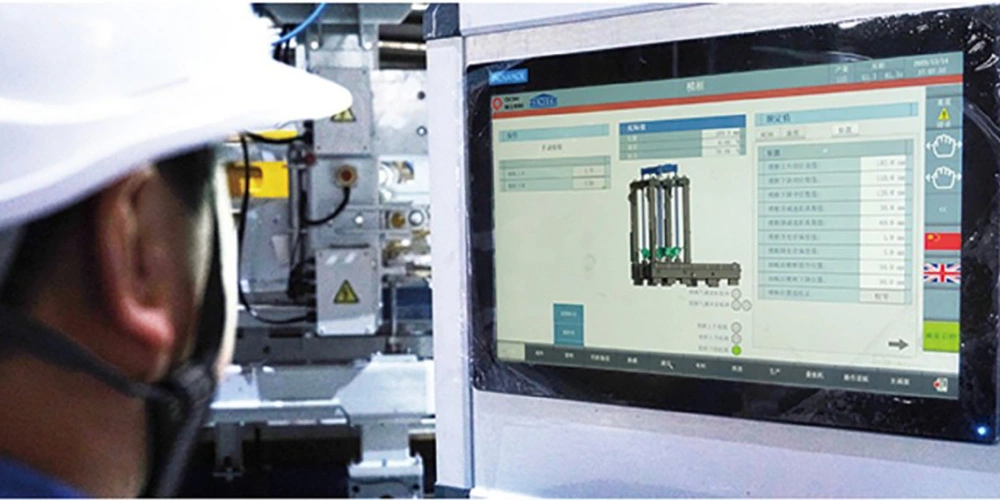

ZN-VP seriyası Alman avtomatlaşdırma texnologiyasını vizual insan-maşın interfeysi ilə birləşdirir.
Nəzarət sistemi operatorları istehsalın idarə edilməsi üçün aydın interfeyslə təmin edərkən maşının formalaşdırma proseslərini əlaqələndirir.
Əsas funksiyalara aşağıdakılar daxildir:
●İstehsal reseptinin idarə edilməsi
●İş parametrlərinin idarə edilməsi
●Avadanlıq vəziyyətinin monitorinqi
●İstehsal məlumatlarının toplanması
●Maşının işinə nəzarət
●Vizuallaşdırılmış avadanlıq məlumatı
Lazımsız əl müdaxiləsini azaldaraq, inteqrasiya olunmuş idarəetmə arxitekturası operatorlara istehsal parametrlərini daha ardıcıl idarə etməyə kömək edir.
Avtomatlaşdırılmış beton blok istehsal xətləri üçün mərkəzləşdirilmiş idarəetmə blok maşını ilə yuxarı və ya aşağı axın avadanlıqları arasında daha aydın interfeys təmin edir.

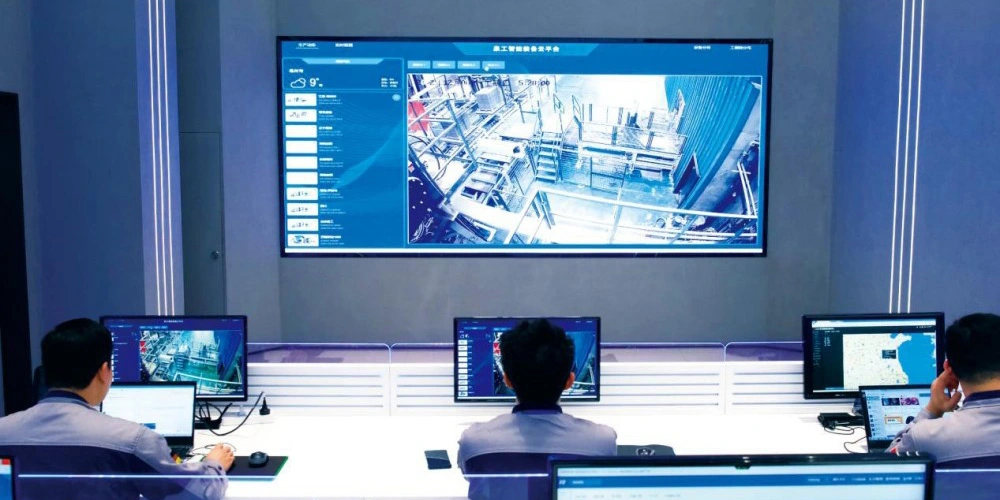

QGM Ağıllı Avadanlıq Bulud Xidməti Platforması maşın idarəetməsini yerli idarəetmə kabinetindən kənara çıxarır.
Platforma bulud hesablama, məlumat kommunikasiyası, avadanlıq modelləşdirmə, süni intellekt, qeyri-səlis neyron şəbəkələri və avadanlığın əməliyyat məlumatlarını və istifadə nümunələrini toplamaq və təhlil etmək üçün böyük məlumat texnologiyalarını birləşdirir.
Sistem konfiqurasiyasından və avtorizasiyadan asılı olaraq platforma aşağıdakıları dəstəkləyir:
●Onlayn avadanlığın monitorinqi
●Avadanlığın uzaqdan idarə edilməsi
●Uzaqdan texniki dəstək
●Proqnozlaşdırılan nasazlığın aşkarlanması
● Arızanın diaqnozu
●Avadanlığın sağlamlığının qiymətləndirilməsi
●Avtomatlaşdırılmış əməliyyat hesabatları
●Avadanlıq məlumatlarının təhlili
Bu, blok hazırlayan maşın və bulud əsaslı xidmət funksiyaları arasında rəqəmsal əlaqə yaradır.
Xarici blok istehsalçıları üçün bulud əsaslı avadanlığın monitorinqi istehsal avadanlığı istehsalçının texniki xidmət mərkəzindən uzaqda yerləşdikdə əlavə dəstək səviyyəsini təmin edə bilər.
QGM-in ağıllı avadanlığı və bulud xidməti yanaşması onun rəqəmsal olaraq əlaqəli blok yaratma avadanlığının və intellektual istehsal sistemlərinin daha geniş inkişafı ilə uyğun gəlir.
ZN-VP seriyasının əsas tətbiq xüsusiyyətlərindən biri onun müxtəlif xammallara uyğunlaşmasıdır.
Materialın xüsusiyyətlərindən, ilkin emaldan və qarışığın dizaynından asılı olaraq, maşın aşağıdakı materiallarla istifadə edilə bilər:

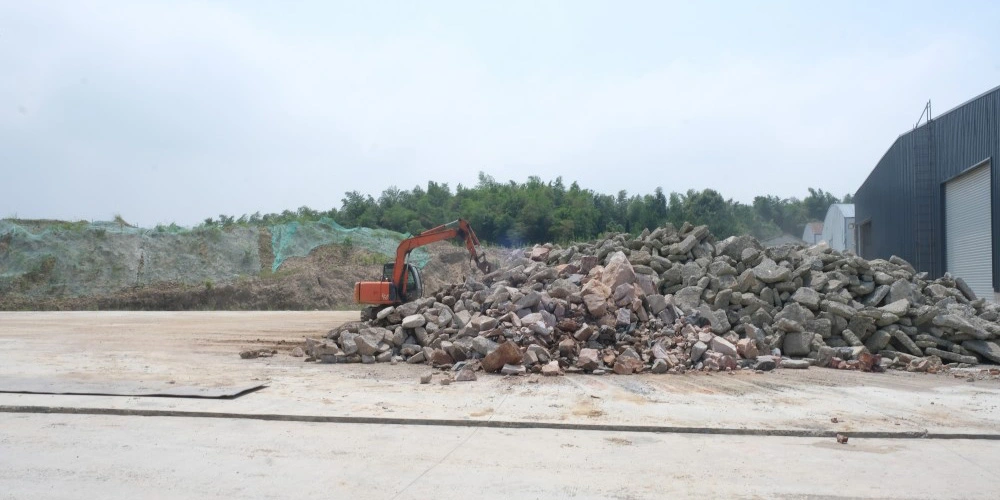

Bərk Tullantı Materialları
●Tikinti tullantıları
●Metallurgiya bərk tullantıları
●Mədən tullantıları
●Daş tozu
●Şlam
●Qum yuyan palçıq
Faktiki material nisbəti və tərkibi yerli mövcud materialların fiziki və kimyəvi xüsusiyyətlərinə uyğun olaraq müəyyən edilməlidir.
Beton məmulatları
Maşın aşağıdakıların istehsalı üçün konfiqurasiya edilə bilər:
●Standart beton bloklar
● içi boş bloklar
● Səki blokları
●keçirici səkilər
● Bordür daşları
●Daş görünüşlü beton məmulatları
●Ərazi abadlıq məhsulları
●Yamacdan qoruyan bloklar
●Divar dekorativ beton məmulatları
Bu ZN-VP seriyasını bərk məişət tullantılarının təkrar emalı layihələrinə uyğun edir, burada məqsəd düzgün işlənmiş tullantı materiallarını bazara çıxarıla bilən beton məhsullarına çevirməkdir.
ZN600VP, ZN900VP və ZN1500VP eyni hidravlik formalaşdırma konsepsiyası çərçivəsində üç müxtəlif avadanlıq konfiqurasiyasını təmin edir.
Müvafiq modelin seçimi aşağıdakı amillərdən asılıdır:
●Tələb olunan sıxma qüvvəsi
●Palet ölçüləri
●Məhsul ölçüsü
●Məhsul çeşidi
●Xammal xüsusiyyətləri
●Qəf konfiqurasiyası
●Tələb olunan istehsal miqyası
●Mövcud bitki sahəsi

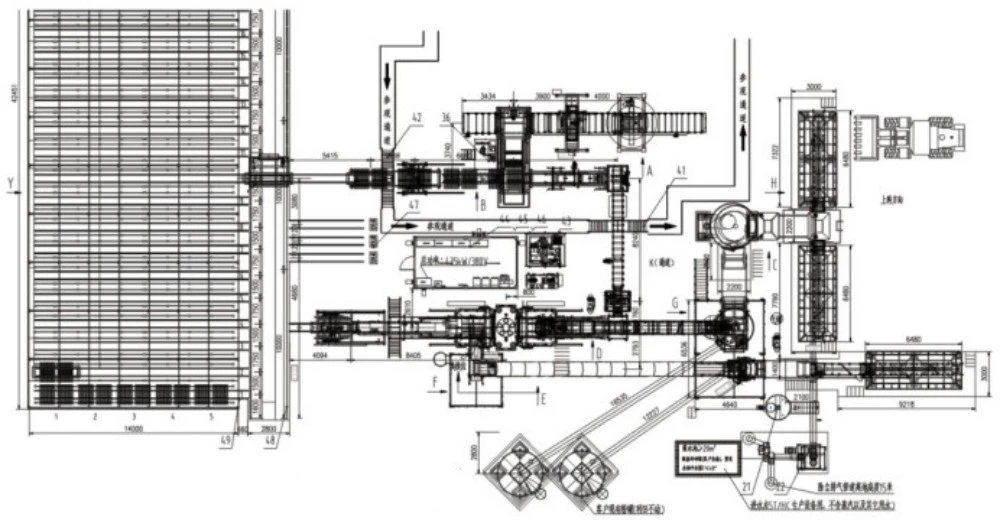

●Xətt konfiqurasiyasını tamamlayın
