Tlakovci podlesnik üçün eyni istehsalçıdan yeddinci beton blok istehsal sistemi

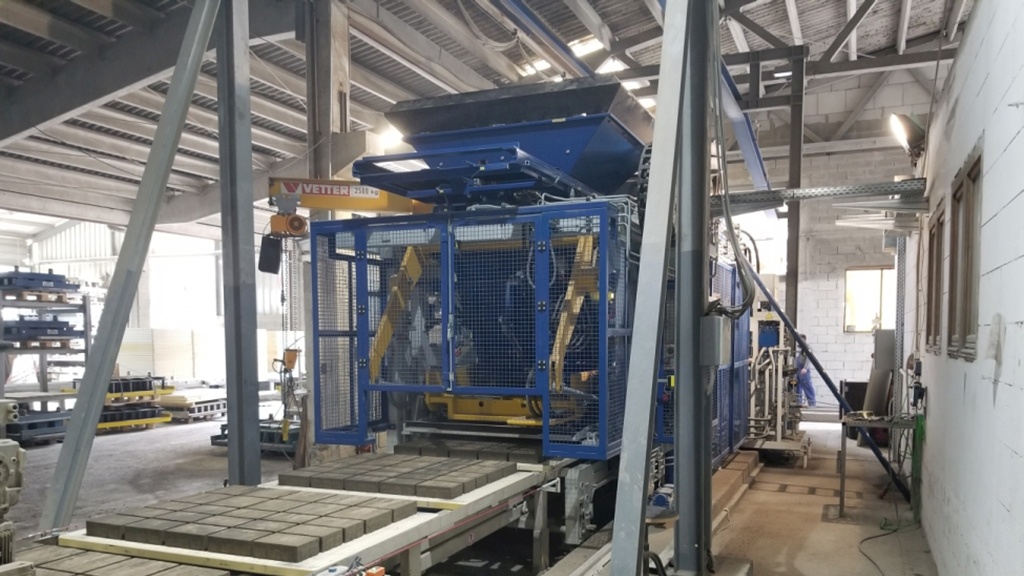

Yeddinci dəfə, şirkət istehsal sistemlərinə investisiya qoymaq barədə qərar qəbul etdiZenith Maschinenfabrik GmbHAlmaniyada Almaniyada. Bir neçə stasionar və mobil çox qatlı maşınlardan sonra Zenith, bu Slovakiya şirkətini 2001-ci ildə ilk dəfə bir palet maşın ilə təchiz etdi. Bu tam avtomatlaşdırılmış sistem həlli, betonun daşınmasına hazır olan paketlərə hazırlıqdan hazırlanan betonun hazırlanmasına qədər inteqrasiya edilmiş logistikalara malikdir. İndi daha yüksək bir performans zenit 860-4 tək palet maşın, daha çox məhsul təklif etmək və istehsal qabiliyyətini artırmaq məqsədi ilə Maribordakı tam avtomatlaşdırılmış dövriyyə sisteminə əlavə edilmişdir. Bunun üzərinə yeni bir ara lövhə anbarı və yeni bir eninə nəqliyyat cihazı gəldi. Yaş tərəfdəki nəqliyyatdan əlavə, barmaq avtomobili üçün nəzarət bölməsi də dəyişdirildi və qurutma rafları genişləndirildi. İndi ikinci bir qablaşdırma xətti mövcud bitirmə və qablaşdırma xəttinə paralel olaraq daxil edilə bilər.

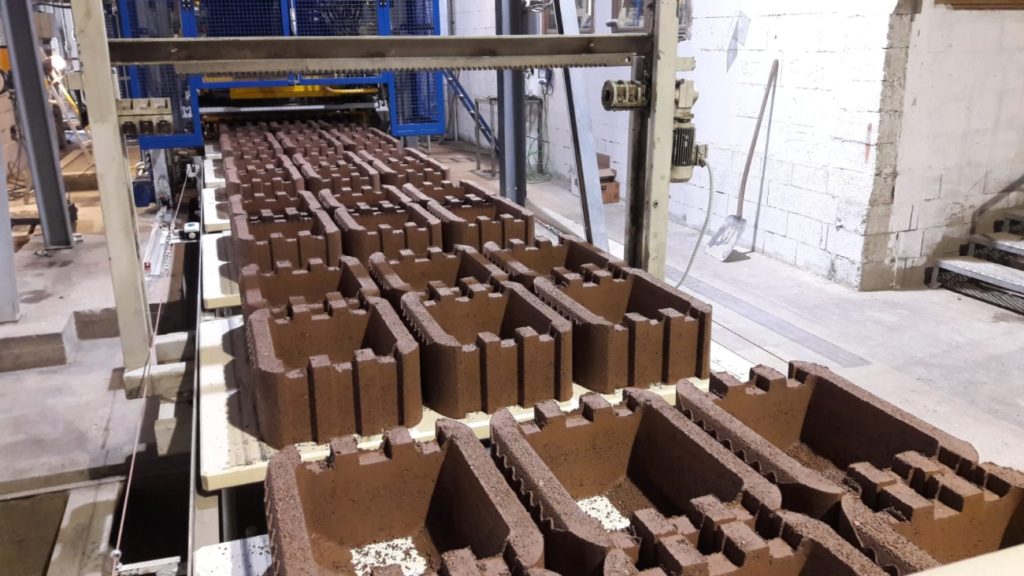

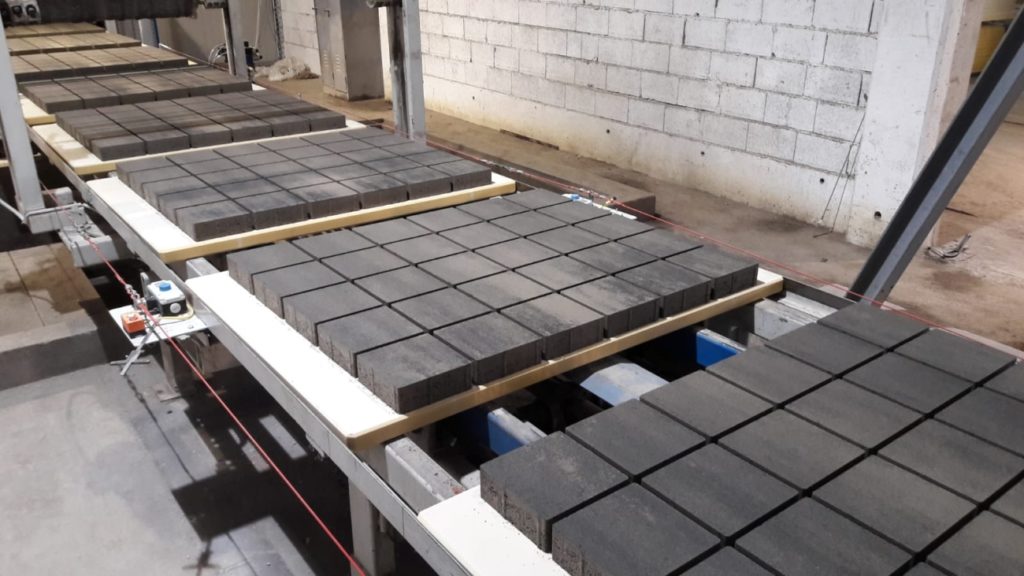

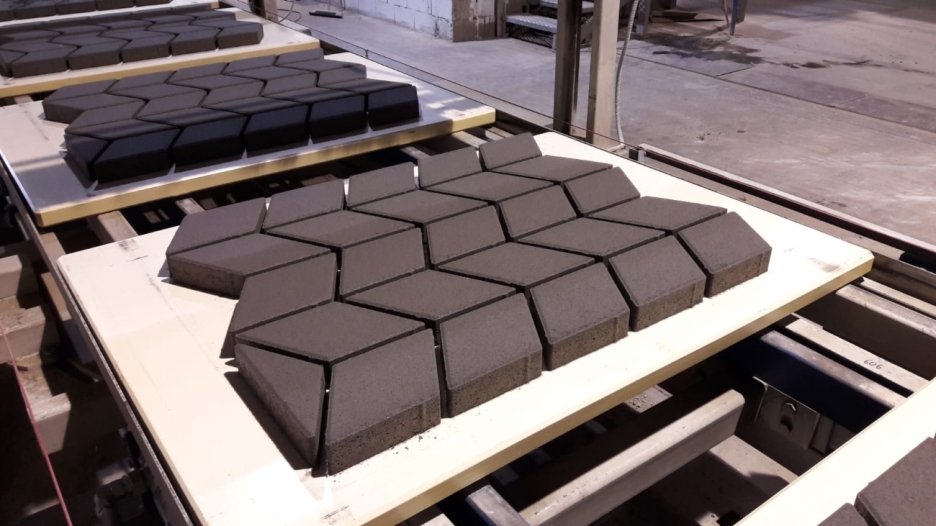

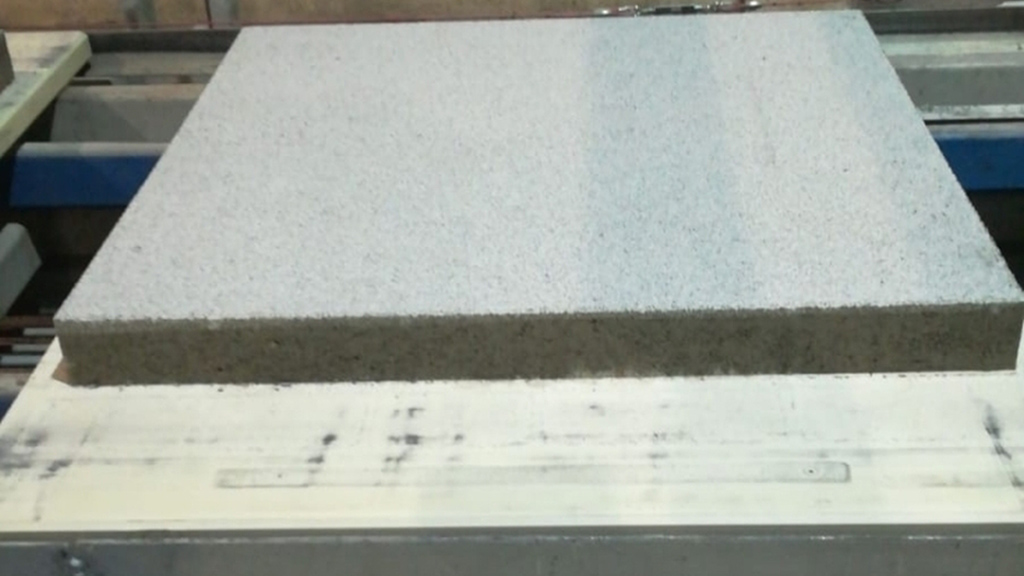

Tam istehsal olunan məhsullar üçün tam avtomatlaşdırılmış Zenit 860-4 tək palet maşınının texniki xüsusiyyətləri qurulur. Onun avadanlıqları, mülki mühəndislik və abadlıq işləri üçün demək olar ki, bütün elementlər də daxil olmaqla geniş məhsul portfelini istehsal etməyə imkan verir. 50 ilə 500 mm yüksəklikli beton məhsulları istehsal edilə bilər.

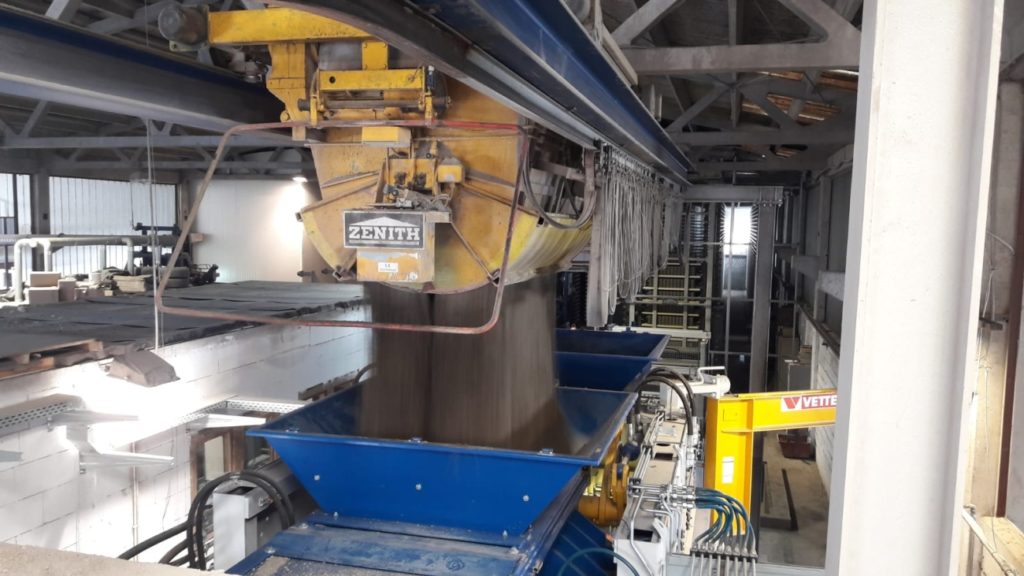

Zenit 860-4-ə qərar verməkdə vacib bir amil, onun ölçüsünün mövcud infrastruktura mükəmməl birləşdirilməsinə icazə verilməsinə imkan verdi. Maşın əlavə dəyişiklik işləri olmadan mövcud təməl üzərində qeyri-mütləq quraşdırıla bildi. Bunun üzərinə mövcud çömçə konveyer sistemi, yeni maşın üçün də istifadə edə bilmədi.

Bu, quraşdırma nisbətən asanlıqla və ucuz həyata keçirilə biləcəyi demək idi. Zenit 860-4-ün kompakt quruluşu, bunu ümumiyyətlə maşın birjaları üçün çox uyğun hala gətirir.
Stansiyalar: Daha aşağı, lift və səyahət aralıq saxlama vahidi də saxlanıla bilər. Yaş tərəfdəki mobil lift tamamilə yeni hidravlik və sulu bir növbədə nəm tərəfə inteqrasiya edilmiş yan növbəli cihazla yenidən təchiz olunmuşdur.
Ultra dinamik servo vibrasiyası olan yaxşı sübut edilmiş zenit sıxılması sistemi ən yüksək məhsul keyfiyyətinə zəmanət verir. Podlesnik, maksimum məhsul müxtəlifliyini asanlaşdıran və 175 kn-ə qədər olan bir sentrifugal bir qüvvəyə çatan tezlik və amplituda nəzarəti olan bir parça titrəmə masası seçdi. Alternativ olaraq, maşın tezliklə idarə olunan vibrasiya mühərrikləri olan üç hissəli vibrasiya masa ilə təchiz edilə bilər.

Bu yenilikçi zenit sıxılma sistemləri, ən qısa dövrlərdə konkret bloklar üçün optimal sıxışmanı təmin edir və sistemin maksimum məhsuldarlığına böyük töhfə verir. Sistem, beton ilə üzləşən bloklar istehsal edərkən 12,5 saniyə ərzində bir dövr üçün bir dövr üçün qurulur.
Maşın, doldurmaq çətin olan kalıpları da daimi blok yüksəkliklərinə zəmanət vermək üçün iki dəqiq rəhbər, hidravlikli idarə olunan yem çekmece ilə təchiz edilmişdir. Bu, kalıpların davamlı və bərabər şəkildə doldurulduğu deməkdir. Ən müasir mütənasib nəzarət bölmələri də maksimum sürəti təmin edir, "kif" və "tamper" hərəkətləri üçün dəqiqliyi və mövcudluğu təmin edir. Digər bir fayda son dərəcə qısa bir müddətdə avtomatlaşdırılmış bir qəlib dəyişdirmə sistemidir. Digər xüsusi avadanlıq xüsusiyyətləri əsas və beton və tam başçıya baxan iki colourmix cihazıdır.

Maşın 22 "toxunma paneli vasitəsi ilə həyata keçirilir.

Yenilikçi hidravlik və elektrik idarəetmə vahidi eyni zamanda böyük sürətlə mümkün olan yüksək dəzgah proseslərini mümkün edir. Hidravlik sistem, hər biri bir akkumulyator olan yaxşı güc çıxışı olan iki enerjidən səmərəli tənzimləmə nasosundan ibarətdir. Bu dizayn çox böyük sürətlənməyə və sürətləndirmə klapanlarla birlikdə əldə edilməsinə imkan verir. Maşın yalnız bir nasosla işləyə biləcəyi üçün yaxşı istehsal etibarlılığını da zəmanət verir. Klapanların üfüqi tənzimlənməsi sayəsində daha asan işləmə və daha sürətli sökmə və yenidən sökülmə mümkündür. Dəzgah boş olduqda hərəkətlər klapan kilidləmə ilə bloklanır. Demək, təhlükəsiz bir mövqe hətta güc itkisi ilə təmin olunur. Maşın çox səmərəli bir filtr sistemi sayəsində tələblərə cavab verən təmiz neftlə təmin olunur. Bu, yenidən yaxşı uzunömürlülüyə və klapanlarla mövcudluğa zəmanət verir. Su soyutma üçün hidravlik sistemlə quraşdırılmışdır.

Bir nəsil S7-1500 CPU və bir mühəndislik çərçivəsi Tia portalı (TIA = tamamilə inteqrasiya olunmuş avtomatlaşdırma) olan bir Siemens PLC (TIA = tamamilə inteqrasiya olunmuş avtomatlaşdırma) nəzarət vahidi kimi istifadə olunur. Bu texnologiya 2014-cü ildən bəri Zenitdə bütün məhsul portfelində işlədilmişdir. Bu qabaqcıl idarəetmə vahid texnologiyası hətta ən tələbkar nəzarət tapşırıqlarına imkan verməyə imkan verir. Ayrı-ayrı xarici elektronika artıq ehtiyac yoxdur. Operator, hətta yoxlama və texniki iş tapşırıqları üçün optimal dəstək alır. Məsələn, tənzimləyici klapandakı piston mövqeləri izlənilir və göstərilir. Bir klapanın işləməsi bu şəkildə yoxlanıla bilər və profilaktik baxım üçün qiymətləndirilir. Nəzarət bölməsi, Podlesnik ilə məsləhətləşmədə həyata keçiriləcək gələcək tədqiqat və inkişaf tapşırıqları üçün də hazırlanır. Bütün idarəetmə bölmələri şəbəkələrlə bağlanır ki, onlayn xidmət həm yeni, həm də mövcud olan idarəetmə vahidlərinə tam əmin olun.

Qurutma palatası 2001-ci ildə Rotho ilə əməkdaşlıqda quruldu. Yeni Zenith tək palet maşını ilə daha çox məhsulun öhdəsindən gəlmək üçün qurutma kamerası dörd satırla böyüdü və 10 koridalı (25 m uzunluğunda) və 30 səviyyəli 6.00 lövhə üçün yer təmin edir.

Barmaq avtomobili üçün idarəetmə vahidi, ən müasir texnologiyaya qədər - yalnız Zenit 860-4 maşın - 22 "Toxunma paneli olan 1500 nəsil Siemens Nəzarət bölməsi kimidir. barmaq avtomobil qrupu.

Tamamilə avtomatlaşdırılmış yüksəlmə platforması ikiqat göyərtə ilə təchiz edilmişdir. Böyük məhsul müxtəlifliyinə nail olmaq üçün fərqli yüksəkliklərin məhsulları daxil edilə bilər. Bu o deməkdir ki, hər səviyyədə düz məhsullar və hər saniyə və ya üçüncü yüksək məhsullar ilə doldurula bilər.

Yüksək məhsul istehsal edərkən qalan istehsal lövhələrinin aralıq saxlanmasının öhdəsindən gəlmək üçün əlavə bir ara lövhə saxlama rafı quraşdırılmışdır. Tezlik çeviriciləri tərəfindən idarə olunan yeddi zəncir parçaları avtomatik təmizlənmiş, çevrilmiş və yığılmış 840 istehsal lövhəsi üçün yığma sahəsi təklif edir. İstehsal lövhələri daha sonra maşına yeni quraşdırılmış eninə nəqliyyat cihazı vasitəsilə aralıq saxlama çarxının 28 mövqeyindən birindən yenidən aparılır.

Zenith və Tlakovci Podlesnik arasındakı yaxşı əlaqələndirilmiş əməkdaşlıq modifikasiya işini bir modit olmadan qaçmaq üçün işə saldı. Sistemə növbəti uzantılar artıq planlaşdırılır. Zenit mühəndis və texniklərin Zenit komandası problemsiz istismara verilməsini, həm də istismarı və dəyişdirmə hissələrinin uzunmüddətli tədarükünü təmin edir.
